RepChain跨链平台部署与用户手册

[TOC]

1. 系统部署指南

本章节介绍系统各组件的网络拓扑配置、敏感信息注入及标准化启动流程。

1.1 前置运行环境

1.1.1 基础环境与存储

1.1.2 网络与端口连通性总表

配置指引：以下清单基于系统标准的本地集群示例。实际部署时，请务必以各组件 config/application.yml 中的配置为准，并确保防火墙策略放行了相应的端口。

网络拓扑与端口映射表

组件名称 **对外暴露端口 ** 需要访问的目标 连通性说明
中继网关 tcip-rep-relayer 8000 (REST) 9090 (gRPC 枢纽) 127.0.0.1:19081 (中继链底层节点) 核心节点：必须放行 9090 端口，以便所有的业务网关都能连入。同时它自身必须能访问 19081 节点来同步中继链区块。
业务网关 A/B (RepChain) 8001 / 8002 (REST) 9091 / 9092 (gRPC) 20081 / 21081 (对应底链节点) 9090 (中继网关) 联盟链节点：监听 909x 是为了接收中继网关下发的 Confirm/Cancel 回调指令；同时它必须能连通自己的底链节点和中继网关。
业务网关 C (以太坊) 8003 (REST) 9093 (gRPC) Alchemy/Infura 公网节点 (HTTPS 与 WSS) 9090 (中继网关) 公链节点：监听 9093 供中继回调。由于对接的是公网测试网，服务器必须具备访问外网的能力，且必须同时支持 HTTP 与 WebSocket 通道。
管理平台 Portal-BFF 9000 (后端 API) 8000 - 8003 (各网关的 REST 端口) 前端接口：负责为 Web 界面提供数据，它不需要连 gRPC，但必须能连通上述所有网关的 800x 端口。

1.2 标准部署目录结构参考

为了确保系统能正确读取外部配置文件及证书，建议按照以下目录规范进行组织。各个网关应当运行在独立的目录（或独立的容器）中。

以下为一个标准的本地测试集群（1个中继网关 + 2个联盟链网关 + 1个公链网关）的物理目录拓扑：

gateway-deploy/
├── secrets.env                     # 全局环境变量文件（存放私钥与密码，启动前 source 注入）
├── relayer/                        # 中继网关目录
│   ├── config/                     # 外部配置文件夹
│   │   ├── application.yml         # 覆盖内部默认配置的生产参数
│   │   └── certs/
│   │       └── relayer_private.pem # 中继网关签名私钥
│   ├── data/db/                    # 运行时自动生成的 LevelDB 目录（不可删）
│   ├── logs/                       # 运行时自动生成的日志目录
│   └── tcip-rep-relayer-*.jar      # 核心运行程序
├── gateway-a/                      # 业务网关 A (RepChain)
│   ├── config/
│   │   ├── application.yml
│   │   ├── init-events.json        # 自动装载的跨链事件触发规则
│   │   └── certs/
│   │       └── gateway_private.pem # 网关 A 签名私钥
│   ├── data/gateway_db/
│   └── tcip-rep-repchain-*.jar
└── gateway-c/                      # 业务网关 C (以太坊)
    ├── config/
    │   ├── application.yml
    │   └── init-chain-configs.json # 自动装载的以太坊合约 ABI 与地址配置
    ├── data/eth-gateway-db/
    └── tcip-rep-ethereum-*.jar

相对路径说明：YAML 配置文件中的路径（如 path: "./data/gateway_db" 或 pem-file: "config/certs/gateway_private.pem"）均是以 .jar 文件所在目录为当前工作目录计算的。

1.3 核心配置规范

系统设计遵循外部配置优先原则。各 JAR 包同级目录下存在 config/ 目录，并放置 application.yml 进行参数覆盖。

1.3.1 敏感信息隔离

所有涉及资产权限的私钥与密码不建议以明文写入配置文件，而是通过操作系统环境变量注入。在config/application.yml中使用 Spring Boot 占位符语法引用环境变量：

# 示例：RepChain 网关私钥密码
repchain:
  private-key:
    password: ${GATEWAY_KEY_PASSWORD}

# 示例：以太坊网关私钥和API Key
ethereum:
  rpc-url: ${GATEWAY_ETH_RPC_URL}
  ws-url: ${GATEWAY_ETH_WS_URL}
  credentials:
    private-key: ${GATEWAY_ETH_PRIVATE_KEY}

可以采用两种方式注入使用，其中，不同实例需要使用独立的环境变量名称：

# secrets.env
RELAYER_KEY_PASSWORD=your_password
GATEWAY_A_KEY_PASSWORD=your_password
GATEWAY_B_KEY_PASSWORD=your_password
GATEWAY_C_ETH_PRIVATE_KEY=your_private_key
ETH_RPC_URL=https://eth-mainnet.rpc.provider/v2/YOUR_API_KEY
ETH_WS_URL=wss://eth-mainnet.ws.provider/v2/YOUR_API_KEY

1.3.2 中继网关核心配置

需要确认底层节点连通性与自身中继服务的暴露地址。

repchain:
  # 指向中继链底层节点的 REST API 地址
  host: "127.0.0.1:19081"
  identity:
    # 填写中继网关在中继链上合法注册的身份凭证
    credit-code: "identity-net:121000005l35120456"
    cert-name: "node1"

gateway:
  # 本中继网关对外暴露的 gRPC 枢纽地址，业务网关将连接此地址
  address: "127.0.0.1:9090"

1.3.3 业务跨链网关配置

业务网关配置的重点在于确立全局唯一性身份，并正确指向中继网关。以下以以太坊网关为例（RepChain 网关同理）：

ethereum:
  # 指向该网关所挂载的业务链底层节点地址（仅以太坊网关包含）
  rpc-url: "https://eth-sepolia.g.alchemy.com/v2/..."
  ws-url: "wss://eth-sepolia.g.alchemy.com/v2/..."

gateway:
  # 该网关在中继体系中的全局唯一ID，不可与其他网关重复，必须与中继端注册信息绝对一致
  gateway-id: "2"
  # 所代表的网络资源标识
  chain-rid: "appchain-ethereum"

  relay:
    # 必须指向 1.2.2 中继网关的 gRPC 地址
    address: "127.0.0.1:9090"

1.3.4 管理平台核心配置

管理平台需要通过配置连接底层网关。请修改 tcip-rep-portal-bff/config/application.yml：

bff:
  # 必须设置为 real 才能连接真实网关（mock 为前端调试模式）
  mode: real

  relayer:
    # 必须指向中继网关的 REST API 与 gRPC 枢纽地址
    url: "http://localhost:8000"
    name: "relay_gateway"
    grpc-address: "127.0.0.1:9090"
    # 必须指向中继链底层的实时区块可视化地址（用于前端跳转）
    explorer-url: "http://127.0.0.1:19081"

  gateways:
    # 数组列表：需在此处穷举所有已接入的业务网关
    - id: "0"                           # 必须与网关自身的 gateway-id 一致
      name: "gateway_a"
      url: "http://localhost:8001"      # 必须指向该网关的 REST API 端口
      chain-rid: "appchain-a"
      grpc-address: "127.0.0.1:9091"
      tx-verify-type: "rpc"
      chain-type: "CHAIN_TYPE_REPCHAIN" # 区分RepChain与以太坊
      explorer-url: "http://127.0.0.1:20081" # RepChain底层地址

    - id: "2"
      name: "gateway_c"
      url: "http://localhost:8003"
      chain-rid: "appchain-ethereum"
      grpc-address: "127.0.0.1:9093"
      tx-verify-type: "spv"             # 根据以太坊网关的实际验证模式填写
      chain-type: "CHAIN_TYPE_ETHEREUM" # 区分RepChain与以太坊
      explorer-url: "https://sepolia.etherscan.io" # 以太坊浏览器路径
      # 以太坊特有配置：由于公链无法通过统一接口动态扫描部署时间，需手动补齐用于前端展示
      static-contracts:
        # 注意：此处必须填写 0x 开头的真实合约地址
        - contract-name: "0x在此替换为您实际部署的以太坊代理合约地址"
          tx-id: "0x在此替换为部署该合约时的交易Hash"
          block-height: 1234567       # 替换为实际部署所在的区块高度
          deploy-time: "YYYY-MM-DD HH:mm:ss" # 替换为实际部署时间

1.4 标准启动顺序

跨链平台在启动时具有严格的依赖时序，您可以参考项目提供的自动化脚本，或按以下顺序列操作：

  1. 启动底层节点网络：启动 RepChain 节点，等待网络共识建立完毕（联盟链通常需等待数十秒以完成创世块落盘）。

  2. 部署智能合约：通过 RCJava 或 Hardhat 工具链，将中继主合约与业务跨链合约部署至对应的底层网络中。

  3. 启动网关集群：依次启动中继网关（Relayer）与各业务跨链网关。若有统一部署目录，也可通过执行自动化脚本拉起整个集群。

  4. 验证 gRPC 通道：向任意业务网关发送探活请求：

    curl http://localhost:8003/v1/cross-chain/ping

    若返回包含当前时间戳的 JSON 响应，则证明底层 gRPC 通道握手成功。

  5. 启动管理平台并访问：分别启动 Portal 平台的后端 BFF 服务与前端 Web 项目（如通过 pnpm dev）。完成后，在浏览器中打开前端本地地址（默认通常为 http://localhost:5173），即可进入可视化控制台。

1.5 源码获取与自行编译（可选）

若您的实施环境是从开源仓库代码开始构建全套系统，而非使用预编译发布包，请按照本节的多仓库结构进行全局编译。编译完成并成功部署合约以后，再根据配置文件中的端口设置进行连通性测试。

前置环境：

1.5.1 拉取与编译核心网关组件 (tcip-rep)

核心网关项目通过 Git Submodule 聚合了 ethereum、relayer、repchain、common 和 proto 五个子模块。

# 1. 克隆主仓库并初始化所有子模块
git clone --recurse-submodules https://gitee.com/tcip-rep/tcip-rep.git
cd tcip-rep

# 2. 触发全局构建（跳过测试与 Scala 原生代码重生成）
mvn clean package -Dscalapbc.skip=true -DskipTests

构建完成后，各网关的可执行 .jar 包将生成在对应子模块的 target/ 目录下。

1.5.2 拉取与编译管理平台 (tcip-rep-portal)

管理平台独立于网关组件，采用前后端分离架构，需要分别编译 BFF 层与 Web 层。

# 1. 克隆管理平台仓库
git clone https://gitee.com/tcip-rep/tcip-rep-portal.git
cd tcip-rep-portal

# 2. 构建后端 BFF 服务 (Spring Boot)
cd tcip-rep-portal-bff
mvn clean package -DskipTests
# 产物位置: target/tcip-rep-portal-bff-*.jar

# 3. 构建前端 Web 服务 (React)
cd ../tcip-rep-portal-web
pnpm install
pnpm build
# 产物位置: dist/ 目录 (生成静态文件，可交由 Nginx 托管)

运行提示：tcip-rep-portal-bff 编译出的 jar 包需要单独运行（java -jar），其配置依赖 application.yml 中的 bff.gateways 映射。前端静态文件 dist/ 需配置 Web 服务器代理至 BFF 的 9000 端口。

1.5.3 智能合约 (tcip-rep-contracts)

可用的合约工程独立存放于 tcip-rep-contracts 仓库中，您需要自行将合约部署到目标链，并完成对应配置。

1. RepChain 合约部署

可以使用 RCJava SDK 进行部署。由于 RepChain 的 DID 权限机制，操作须包含三步：部署合约、注册方法、授权网关身份。

2. 以太坊合约部署

可以使用 Hardhat 等工具链部署 EthCrossChainTCC 代理合约（UUPS 模式）。

2. 跨链管理平台操作手册

本章节介绍通过 Web 控制台完成跨链的相关配置，执行跨链业务。

2.1 构建跨链通道

完整的跨链业务通道建立包括以下四个标准化步骤：

  1. 网关与链资源检查：进入 [网关管理]，确认中继网关与业务链网关均处于 正常运行 状态，名称、绑定/所在链等信息加载正确。

    提示：若网关未显示或持续显示离线，请首先检查 Portal-BFF 后端文件 application.yml 中的 bff.gateways 列表是否正确映射了底层网关的 REST 端口与 ID。

  2. 智能合约确认：进入 [跨链合约管理]，查看 RepChain 上的跨链业务合约RepCrossChainTCC是否已正确显示，且点击可以实时获取合约代码。

    提示：联盟链 (RepChain) 的智能合约信息是根据跨链事件规则中填写的合约名称动态获取的，新建正确的事件规则后平台会自动拉取。若未能正确显示，说明网关连接异常或合约名称填写错误。而公链合约受限于网络特性，是通过管理平台后端 application.yml 中的 static-contracts 静态装载展示的，请确保该配置项的合约地址填写正确。

  3. 建立事件规则：进入 [跨链事件管理]，新建跨链事件规则。选择源网关与目标网关，配置需监听的合约、方法名以及目标链的目标合约和执行方法等信息。

  4. 提交测试交易：进入 [提交测试交易] 填写存证数据，平台将自动跳转到 [首页] 面板，可查看新交易的状态流转轨迹。

2.2 页面操作指引

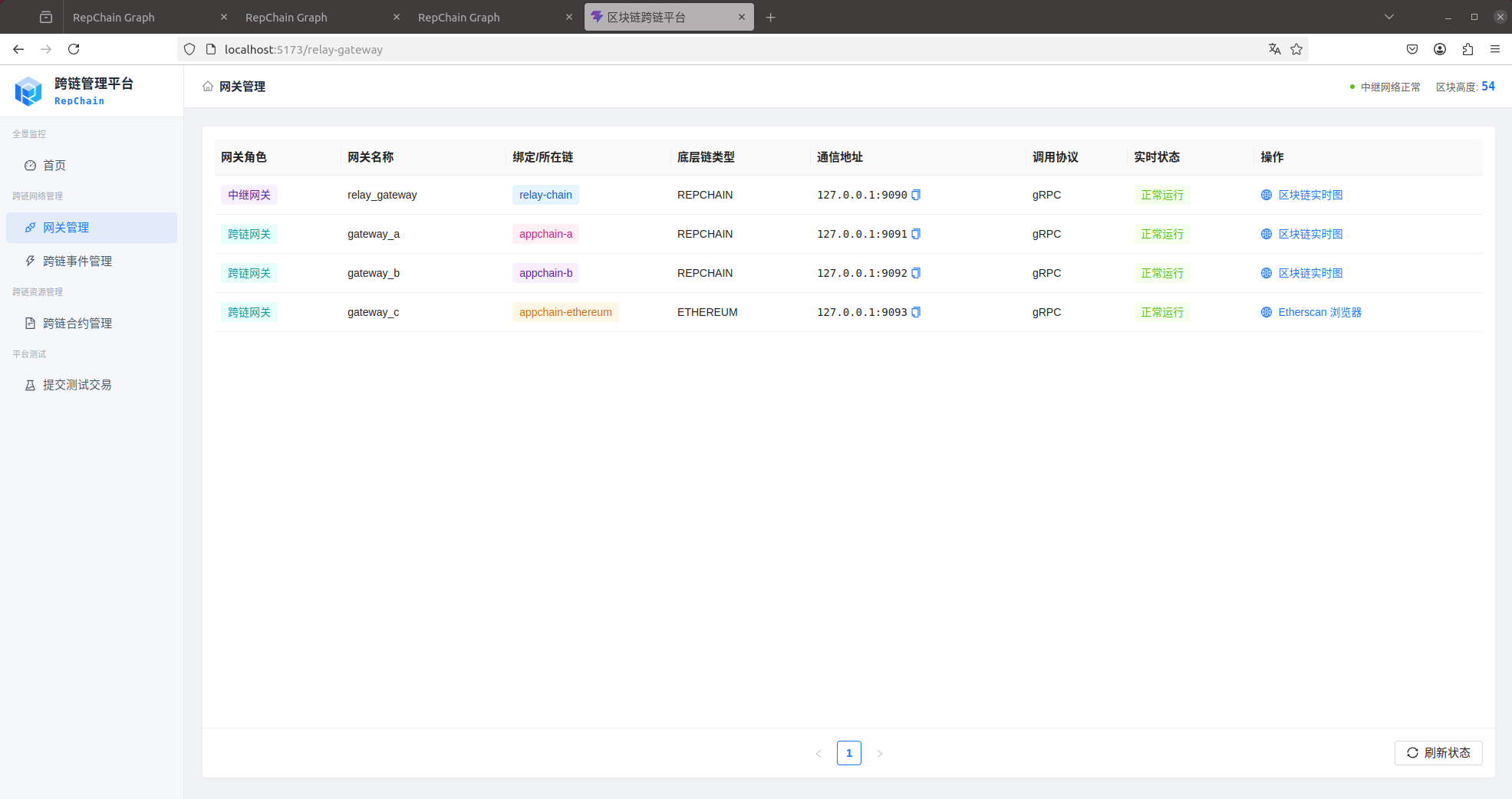

2.2.1 网关管理

提供跨链底层网络基础设施的全局状态监控与拓扑可视化。

网关管理

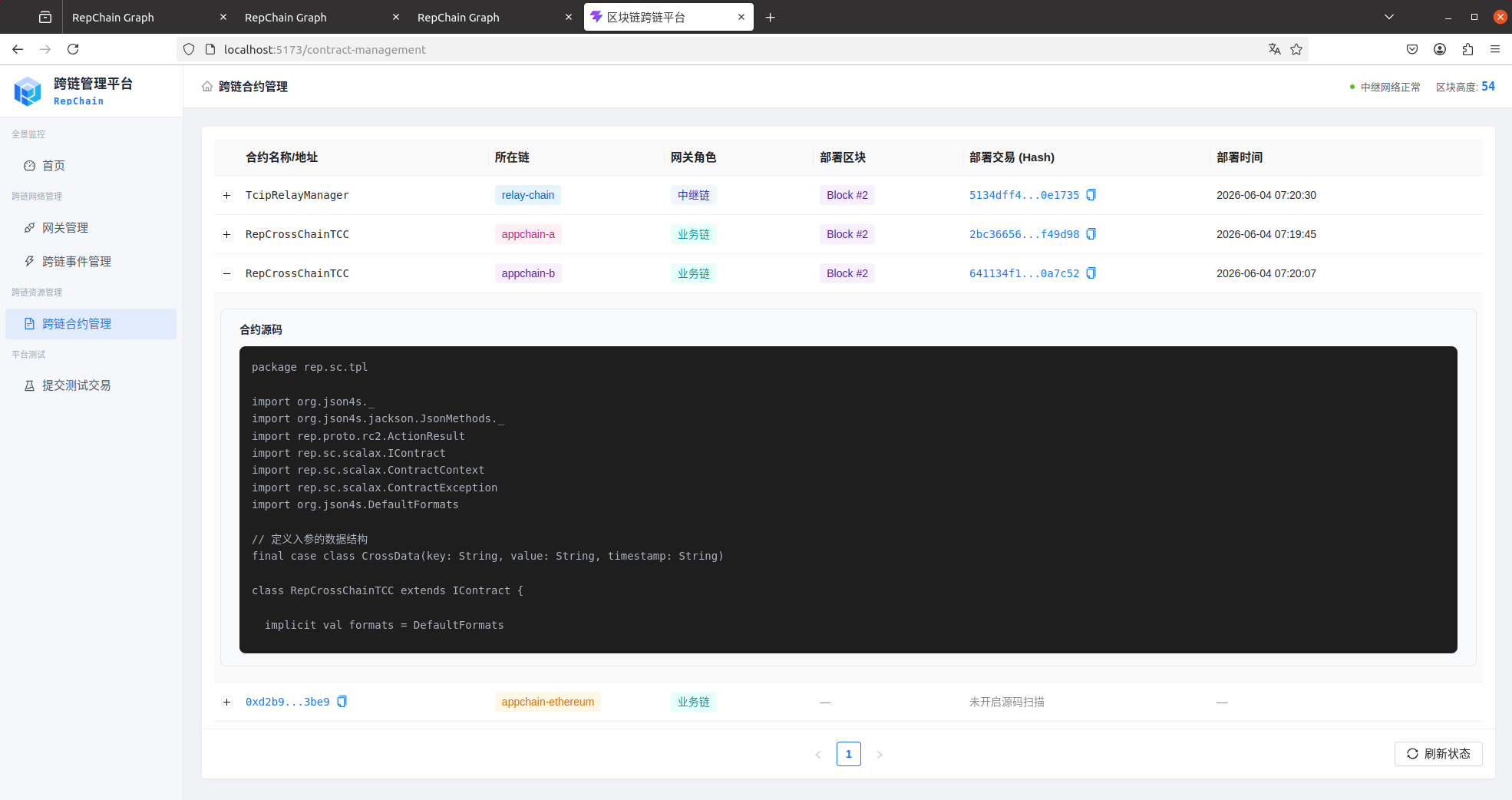

2.2.1 跨链合约管理

提供多链架构下的智能合约可视化管理。

跨链合约管理

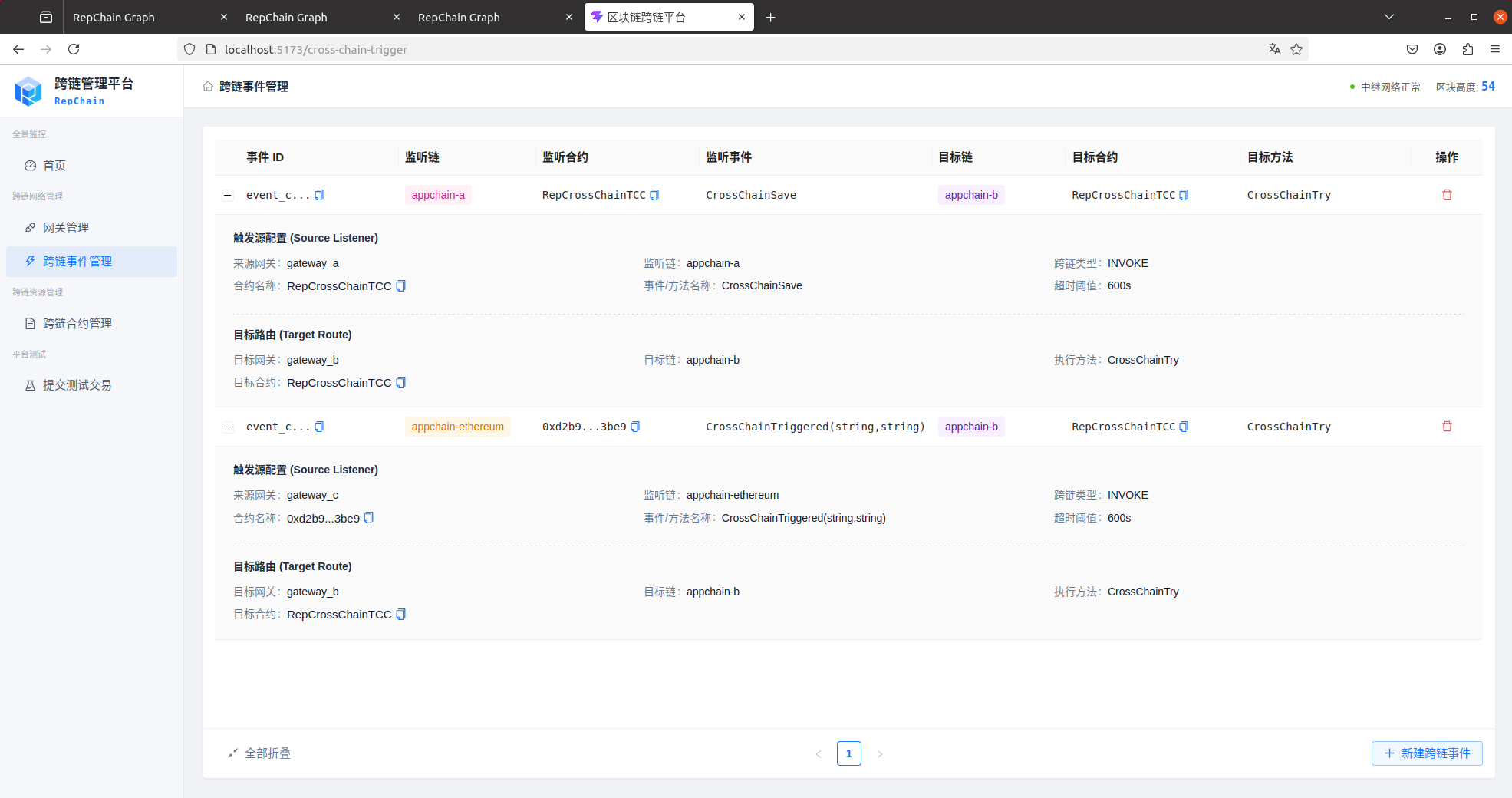

2.2.2 跨链事件管理

定义底链数据交换路由的核心模块。

跨链事件管理

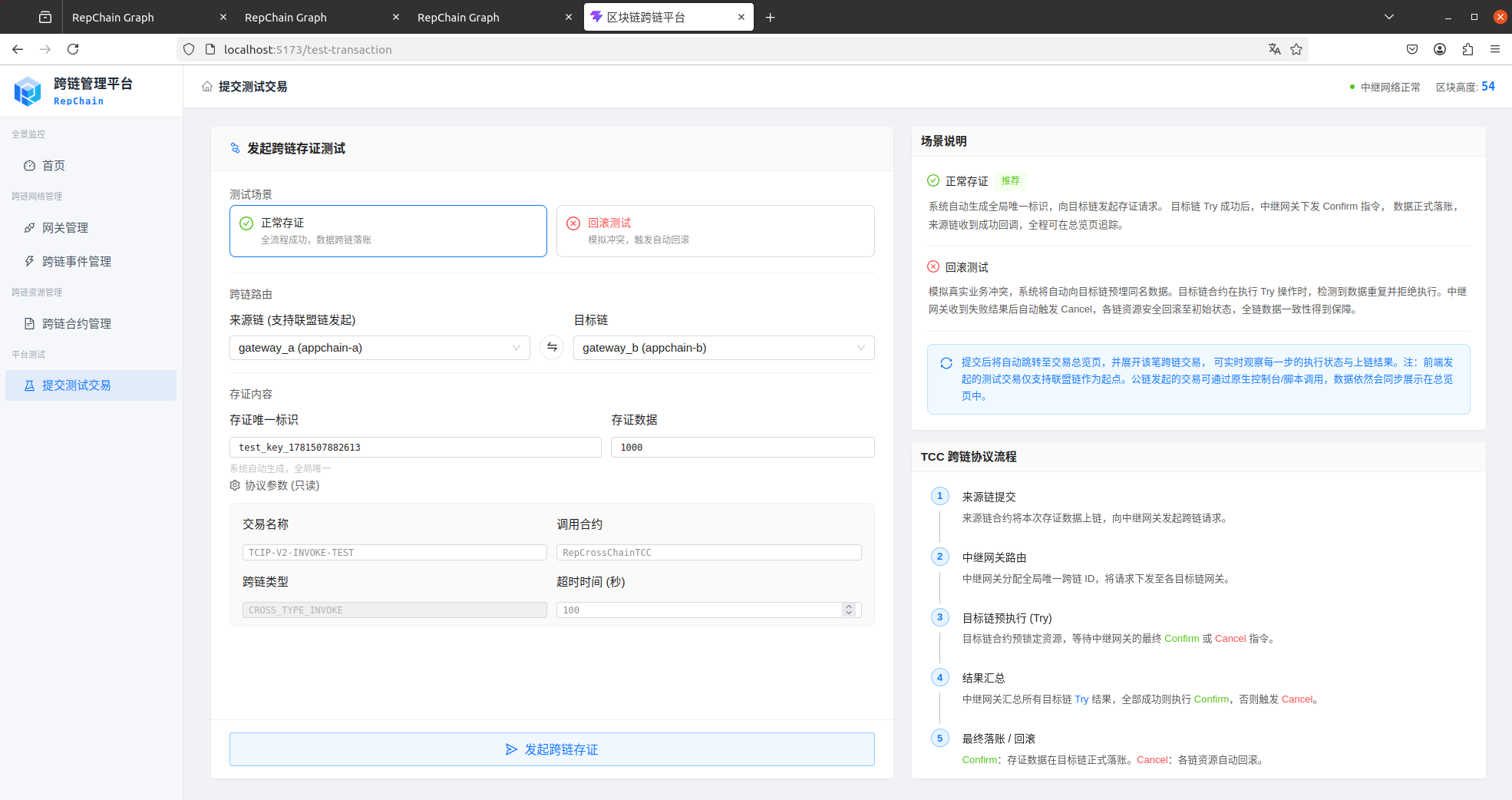

2.2.3 提交测试交易

提供跨链状态机的闭环验证工具。

提交测试交易

2.2.4 首页

提供全局跨链大盘数据与 TCC 状态机的可视化追踪，是日常运行监控与异常排障的核心面板。

首页

跨链操作视频

🎥 点击观看演示操作视频
